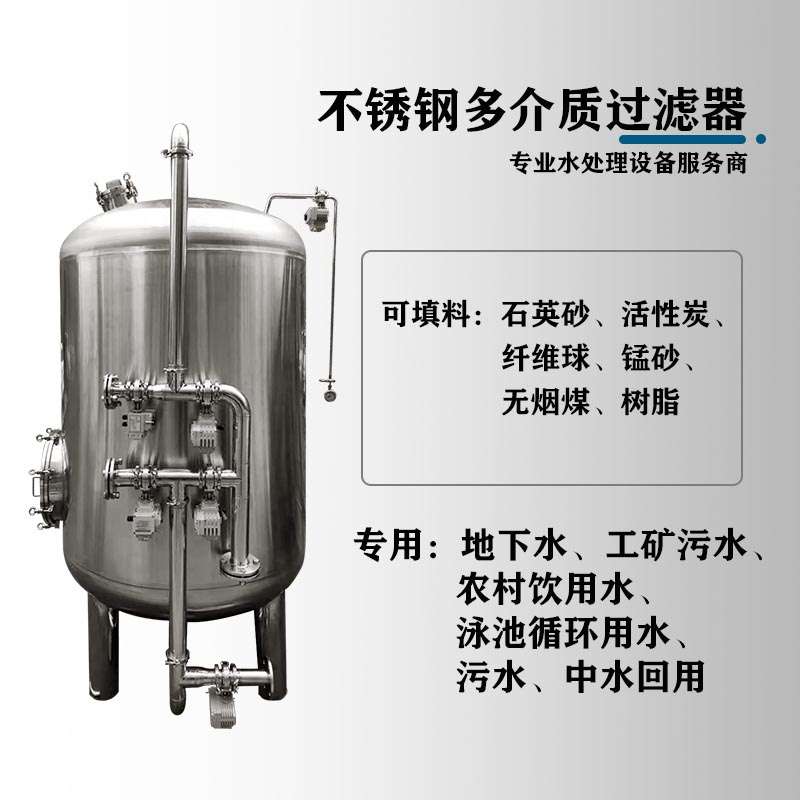

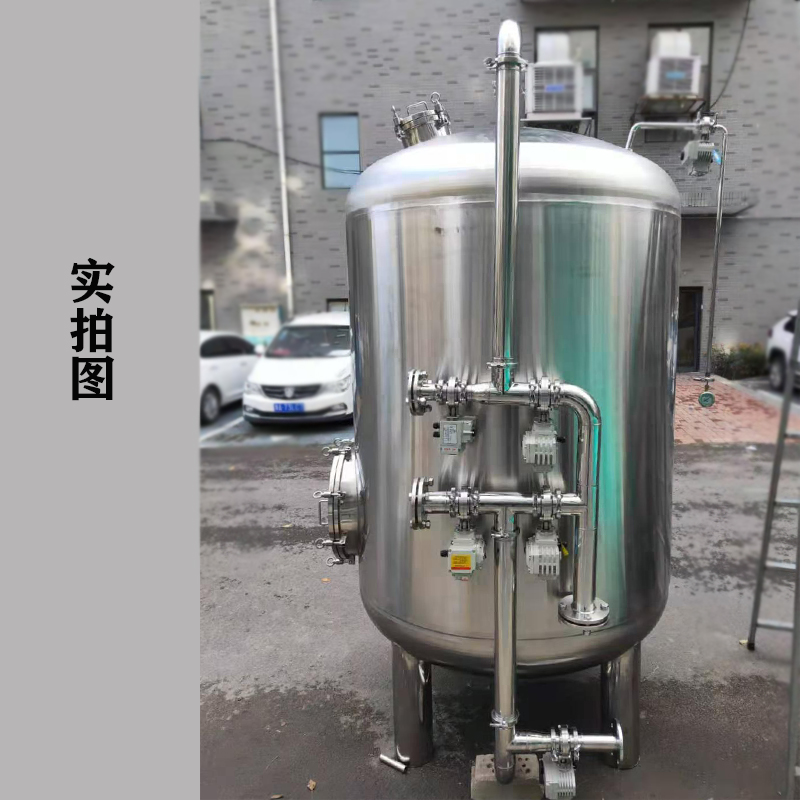

不锈钢过滤器
由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成后由不锈钢过滤器壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显着缩小了过滤器的体积，下腔内安装有反冲 洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔， 从出口送出。
该过滤器芯采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内壁上的杂质微粒随水流进穣盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。
安装使用
该类阀门在管道中一般应当水平安装。
安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏
按照不锈钢自清洗过滤器本体上的箭头提示方向连接管道
调式电动部分时，请注意电机的转动方向要与标识方向一致
安装时应考虑便于检修，且应安装旁通管道。
安装时应尽量考虑排污口在下部，便于杂物的排放。
排污管接到排污沟，排污管道不宜过长。
